单周期 CPU 模型机的设计与实现
- Authors
- Name
- Homing So
摘要
通过 quartus 软件, 使用 verilog 语言, 采用了结构化行为描述方法, 完成了单周期 CPU 模型机的设计和仿真, 实现了模型机的正常运行
关键字: 整体、系统
原理与模型机设计
实验有关原理
冯诺依曼计算机工作原理
- 计算机由控制器、运算器、存储器、输入设备、输出设备五大部分组成。
- 程序和数据以二进制代码形式不加区别地存放在存储器中, 存放位置由地址确定。
- 控制器根据存放在存储器中地指令序列（程序）进行工作, 并由一个程序计数器控制指令地执行。
单周期 CPU: 指的是一条指令的执行在一个时钟周期内完成, 然后开始下一条指令的执行, 即一条指令用一个时钟周期完成。
指令系统: 指一台计算机的所有的指令合集。
指令周期: 是从取指令、分析指令到执行完该指令所需的时间, 不同的指令其指令周期长短可以不同。
单周期 CPU 处理指令的步骤:
取指令 -> 指令译码 -> 指令执行 -> 存储器访问 -> 结果写回
模型机设计

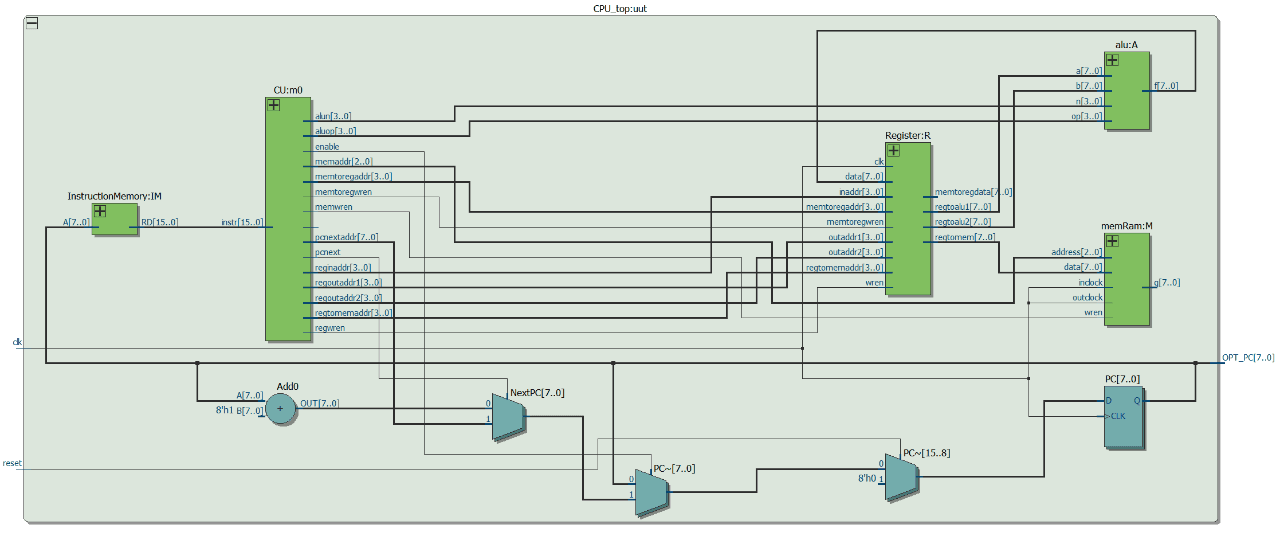

结构框图

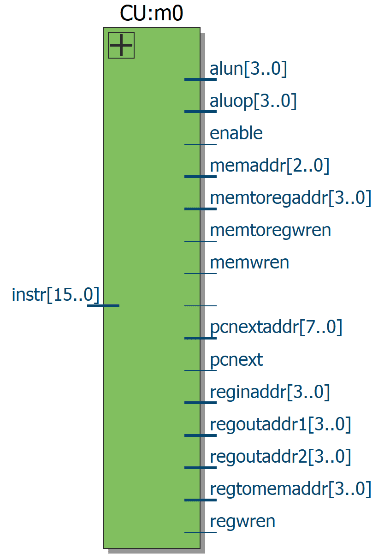

控制线路图
对应模块及功能

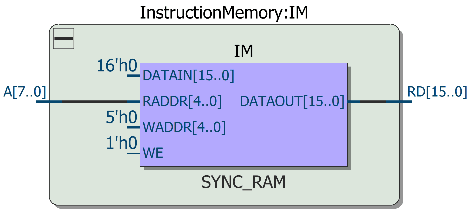

InstructionMemory: 指令存储器, 依据输入的地址从存储器中取出相对应的指令。

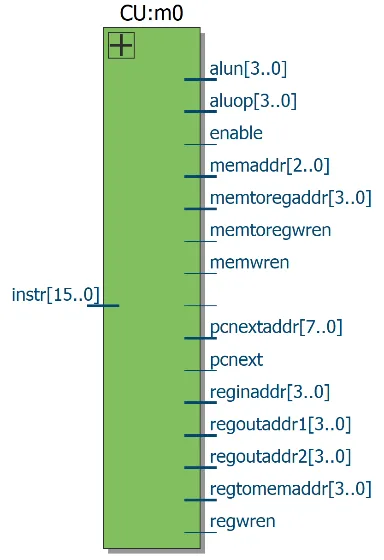

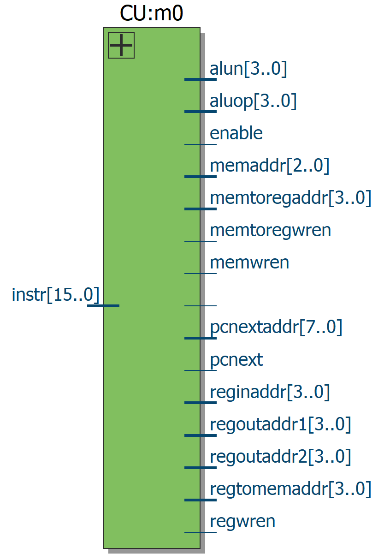

CU: 控制单元, 对指令进行分析, 确定应该进行什么操作, 并按照确定的时序向相应的部件发出控制信号。

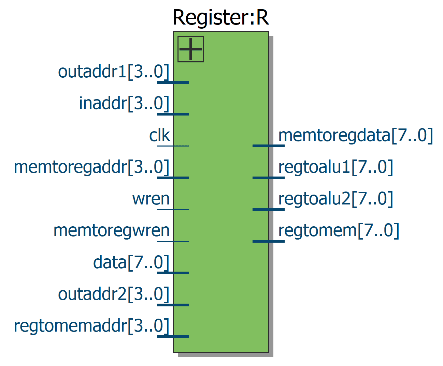

Register: 数据寄存器, 负责将 alu 的运算数据和存储器中取出和存入的数据进行暂存, 起到缓存的作用, 因为单周期内不能同时读写, 所以加入了一级缓存的设计。
ALU: 算术逻辑单元, 依据输入的操作码和数据进行相应的算数运算和逻辑运算。

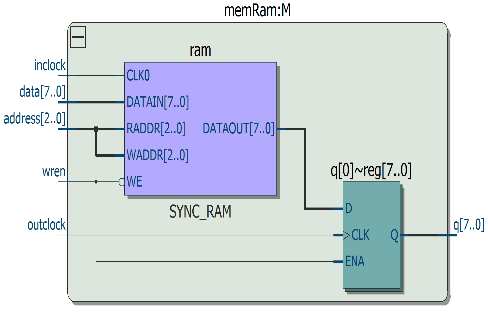

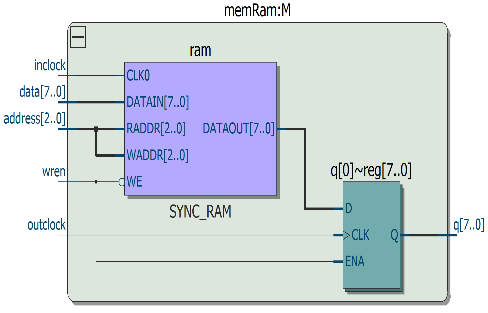

memRam: 数据存储器, 对数据进行存储

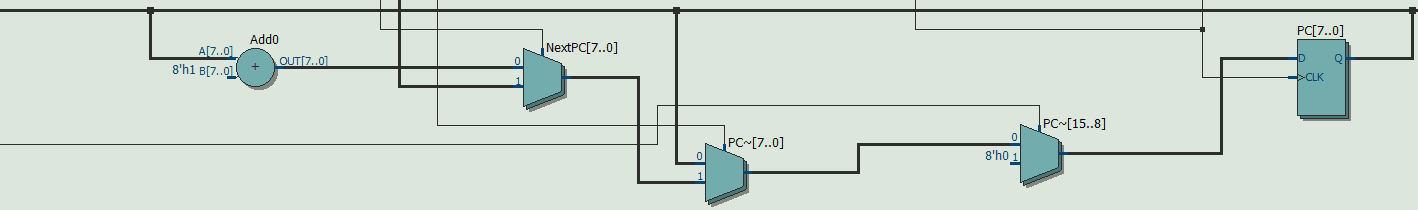

PC: 程序计数器, 进行取值操作, 完成第一条指令的执行, 而后根据 PC 取出第二条指令的地址。PC 中的地址自动加一或由转移指令给出下一条指令的地址。
原理与模型机设计
操作码格式
本次实验采用的是定长编码, 机器指令 16 位编码, 故根据实际需求设计出以下操作码:
`define ADD 4'b0000 //算术加
`define INC 4'b0001 //算术加1
`define NOT 4'b0010 //逻辑非
`define AND 4'b0011 //逻辑与
`define OR 4'b0100 //逻辑或
`define SLF 4'b0101 //数据左移
`define SRF 4'b0110 //数据右位
`define JMP 4'b0111 //无条件转移
`define STO 4'b1000 //写存储器, 存数
`define LAD 4'b1001 //读存储器, 取数
`define MOV 4'b1010 //数据传送
`define HAT 4'b1111 //暂停
指令与格式
==>算数运算指令
(1) ADD rd, rs, rt
| 0000 | rd(四位) | rs(四位) | rt(四位) |
|---|---|---|---|
功能: rd <- rs + rt (算数加)
(2) INC rt, rs
| 0001 | rt(四位) | rs(四位) | 0000(未用) |
|---|---|---|---|
功能: rt <- rs (算数加1)
==>逻辑运算指令
(3) NOT rt, rs
| 0010 | rt(四位) | rs(四位) | 0000(未用) |
|---|---|---|---|
功能: rt <- !rs (逻辑非运算)
(4) AND rd, rs, rt
| 0011 | rd(四位) | rs(四位) | rt(四位) |
|---|---|---|---|
功能: rd <- rs & rt (逻辑与运算)
(5) OR rd, rs, rt
| 0100 | rd(四位) | rs(四位) | rt(四位) |
|---|---|---|---|
功能: rd <- rs | rt (逻辑或运算)
==>移位指令
(6) SLF rd, rs, rt
| 0101 | rd(四位) | rs(四位) | rt(四位) |
|---|---|---|---|
功能: rd <- rs<<rt (左移)
(7) SRF rd, rt, rs
| 0110 | rd(四位) | rs(四位) | rt(四位) |
|---|---|---|---|
功能: rd <- rs>>rt (右移)
==>存储器读写指令
(8) STO rt, rs
| 1000 | rt(三位) | 0(未用) | rs(四位) | 0000(未用) |
|---|---|---|---|---|
功能: 将数据从寄存器写入到数据存储器
(9) LAD rt, rs
| 1001 | rt(四位) | rs(三位) | 00000(未用) |
|---|---|---|---|
功能: 将数据从数据存储器读出到寄存器
==>无条件转移指令
(10) JMP
| 0111 | 0000(未用) | 转移指令地址(八位) |
|---|---|---|
功能: 跳转到指定的指令地址
==>停机指令
(11) HLT
| 1111 | 000000000000(未用) |
|---|---|
功能: 停机, PC的值保持不变
模型机实现与测试
Verilog 程序设计
headfile.v:
`ifndef HEADFILE_H_
`define ADD 4'b0000 //算术加
`define INC 4'b0001 //算术加1
`define NOT 4'b0010 //逻辑非
`define AND 4'b0011 //逻辑与
`define OR 4'b0100 //逻辑或
`define SLF 4'b0101 //数据左移
`define SRF 4'b0110 //数据右位
`define JMP 4'b0111 //无条件转移
`define STO 4'b1000 //写存储器, 存数
`define LAD 4'b1001 //读存储器, 取数
`define MOV 4'b1010 //数据传送
`define HAT 4'b1111 //暂停
`define rg0 4'b0000 //寄存器0
`define rg1 4'b0001 //寄存器1
`define rg2 4'b0010 //寄存器2
`endif
alu.v:
`timescale 1ns / 1ps
`include "headfile.v"
//ALU, 进行逻辑运算和算数运算
module alu(op, a, b, n, f);
input [3:0] op, n;
input [7:0] a, b;
output [7:0] f;
reg [7:0] f;
always@(*)
begin
case(op)
`ADD: f = a + b;
`INC: f = a + 1;
`NOT: f = ~a;
`AND: f = a&b;
`OR: f = a|b;
`SLF: f = a<<n;
`SRF: f = a>>n;
default: f = 8'b00000000;
endcase
end
endmodule
memRam.v:
`timescale 1ns / 1ps
`include "headfile.v"
//存储器
module memRam(data,wren,address,inclock,outclock,q);
parameter wordsize = 8;
parameter memsize = 8;
parameter addr = 3; //3位地址线
input [wordsize-1:0] data;
input [addr-1:0] address;
input wren,inclock,outclock;
output [wordsize-1:0] q;
reg [wordsize-1:0] q;
reg [wordsize-1:0] ram [memsize-1:0];
integer i;
initial
begin//初始化
for(i=0; i<8; i=i+1)
ram[i]=8'b00000000;
ram[0]=8'b00000010; //在第0位写入2
end
always@(posedge inclock) //inclock上升沿触发
begin
if(~wren)
ram[address] = data; //wren为低电平时, 将data写入到对应地址
end
always@(posedge outclock) //outclock上升沿触发
begin
if(wren)
q = ram[address]; //wren为高电平时, 读出对应地址的数据
end
endmodule
Register.v:
`timescale 1ns / 1ps
`include "headfile.v"
//寄存器
module Register(clk,data,wren,inaddr,outaddr1,outaddr2,
regtoalu1,regtoalu2,regtomemaddr,regtomem,
memtoregwren,memtoregaddr,memtoregdata);
input [7:0] data;
input [3:0] inaddr,outaddr1,outaddr2,regtomemaddr,memtoregaddr;
input wren,clk,memtoregwren;
output [7:0] regtoalu1,regtoalu2,regtomem,memtoregdata;
reg [7:0] regmem [15:0];
reg lwren,lmemtoregwren;
reg [3:0] linaddr,lmemtoregaddr;
reg [7:0] ldata,lmemtoregdata;
integer i;
initial
begin//初始化
lwren = 1'b0;
lmemtoregwren = 1'b0;
for(i=0; i<16; i=i+1)
regmem[i]=8'b00000000;
end
always@(posedge clk) //缓存
begin
lwren <= wren;
linaddr <= inaddr;
ldata <= data;
lmemtoregwren <= memtoregwren;
lmemtoregaddr <= memtoregaddr;
lmemtoregdata <= memtoregdata;
end
always@(*)
begin
if(lwren)
regmem[linaddr] <= ldata; //将data写入到对应地址
if(lmemtoregwren)
regmem[lmemtoregaddr] <= lmemtoregdata;
end
assign regtoalu1 = regmem[outaddr1]; //从寄存器取值
assign regtoalu2 = regmem[outaddr2];
assign regtomem = regmem[regtomemaddr];
endmodule
InstructionMemory.v:
`timescale 1ns / 1ps
`include "headfile.v"
//存储指令
module InstructionMemory(A, RD);
input [7:0] A;
output [15:0] RD;
reg [15:0] IM [29:0];
assign RD = IM[A];//立即根据地址取出内容
//执行成功后, 存储器中从1到7位的数据应为: 2, 3, 5, 2, 3, 253, 250, 126
initial begin
IM[0] = {`LAD, `rg0, 3'b000, 5'b00000}; //从存储器第0位读取数据到寄存器rg0, rg0 = 2
/*-----------------------------------------------------------------*/
IM[1] = {`INC, `rg1, `rg0, 4'b0000}; //将寄存器rg0的数据算术加1并将结果移到rg1，rg1 = rg0 + 1 = 2 + 1 = 3
IM[2] = {`STO, 3'b001, 1'b0, `rg1, 4'b0000}; //将寄存器rg1中的数据存入存储器第1位，3
/*-----------------------------------------------------------------*/
IM[3] = {`ADD, `rg2, `rg1, `rg0}; //将寄存器rg0和rg1中的数相加并将结果存入rg2，rg2=rg0+rg1=2+3=5
IM[4] = {`STO, 3'b010, 1'b0, `rg2, 4'b0000}; //将寄存器rg2中的数据存入存储器第2位,5
/*-----------------------------------------------------------------*/
IM[5] = {`JMP, 4'b0000, 8'b00000111}; //跳转到第七条指令
IM[6] = {`HAT, 12'b000000000000}; //若没有跳转成功，就会停机
/*-----------------------------------------------------------------*/
IM[7] = {`AND, `rg2, `rg1, `rg0}; //将寄存器rg0和rg1中的数进行与运算并存入rg2，rg2 = rg1 & rg0 = 00000011 & 00000010 = 00000010（2）
IM[8] = {`STO, 3'b011, 1'b0, `rg2, 4'b0000}; //将寄存器rg2中的数据存入存储器第3位，2
/*-----------------------------------------------------------------*/
IM[9] = {`OR, `rg2, `rg1, `rg0}; //将寄存器rg0和rg1中的数进行或运算并存入rg2，/rg2 = rg1 | rg0 = 00000011 | 00000010 = 00000011（3）
IM[10] = {`STO, 3'b100, 1'b0, `rg2, 4'b0000}; //将寄存器rg2中的数据存入存储器第4位，3
/*-----------------------------------------------------------------*/
IM[11] = {`NOT, `rg2, `rg0, 4'b0000}; //将寄存器rg0的数据进行非运算并将结果存入rg2，rg2 = ~rg0 = ~00000010 = 11111101（253）
IM[12] = {`STO, 3'b101, 1'b0, `rg2, 4'b0000}; //将寄存器rg2中的数据存入存储器第5位，253
/*-----------------------------------------------------------------*/
IM[13] = {`SLF, `rg0, `rg2, 4'b0001}; //rg2的数据左移一位并将结果存入rg0，rg0 = rg2<<1 = 11111101<<1 = 11111010（250）
IM[14] = {`STO, 3'b110, 1'b0, `rg0, 4'b0000}; //将寄存器rg0中的数据存入存储器第6位，250
/*-----------------------------------------------------------------*/
IM[15] = {`SRF, `rg1, `rg2, 4'b0001}; //rg2的数据右移一位并将结果存入rg1，rg1 = rg2>>1 = 11111101>>1 = 01111110（126）
IM[16] = {`STO, 3'b111, 1'b0, `rg1, 4'b0000}; //将寄存器rg2中的数据存入存储器第7位，126
/*-----------------------------------------------------------------*/
IM[17] = {`HAT, 12'b000000000000}; //停机
IM[18] = 16'b0000000000000000;
IM[19] = 16'b0000000000000000;
IM[20] = 16'b0000000000000000;
IM[21] = 16'b0000000000000000;
IM[22] = 16'b0000000000000000;
IM[23] = 16'b0000000000000000;
IM[24] = 16'b0000000000000000;
IM[25] = 16'b0000000000000000;
IM[26] = 16'b0000000000000000;
IM[27] = 16'b0000000000000000;
IM[28] = 16'b0000000000000000;
IM[29] = 16'b0000000000000000;
end
endmodule
CU.v:
`timescale 1ns / 1ps
`include "headfile.v"
//控制不同指令下对数据的分发
module CU(
input [15:0] instr,
output enable,
output reg [3:0] regoutaddr1,
output reg [3:0] regoutaddr2,
output reg [3:0] reginaddr,
output reg [3:0] regtomemaddr,
output reg [3:0] memtoregaddr,
output reg [3:0] aluop,
output reg [3:0] alun,
output reg memwren,
output reg memtoregwren,
output reg [2:0] memaddr,
output reg [7:0] pcnextaddr,
output reg pcnext,
output reg pcflag,
output reg regwren);
wire [3:0] op;
assign op = instr[15:12];
initial
begin
regwren = 1'b0;
memtoregwren <= 1'b0;
memwren = 1'b1;
pcnext = 1'b0;
pcflag = 1'b0;
end
always@(*)
begin
if((op == `ADD)||(op == `AND)||(op == `OR))
begin
aluop <= instr[15:12];
regoutaddr1 <= instr[3:0];
regoutaddr2 <= instr[7:4];
regwren <= 1'b1;
reginaddr <= instr[11:8];
end
else if((op == `SLF)||(op == `SRF))
begin
aluop <= instr[15:12];
alun <= instr[3:0];
regoutaddr1 <= instr[7:4];
regwren <= 1'b1;
reginaddr <= instr[11:8];
end
else if((op == `INC)||(op == `NOT))
begin
aluop <= instr[15:12];
regoutaddr1 <= instr[7:4];
regwren <= 1'b1;
reginaddr <= instr[11:8];
end
else if((op == `STO))
begin
regtomemaddr <= instr[7:4];
memaddr <= instr[11:9];
memwren <= 1'b0;
end
else if((op == `LAD))
begin
memaddr <= instr[7:5];
memwren <= 1'b1;
memtoregaddr <= instr[11:8];
memtoregwren <= 1'b1;
end
else
begin
regwren <= 1'b0;
memtoregwren <= 1'b0;
//memwren <= 1'b1;
end
end
always@(*)
begin
if((op == `JMP))
begin
pcnextaddr <= instr[7:0];
pcnext <= 1'b1;
pcflag <= 1'b1;
end
else
pcnext <= 1'b0;
end
assign enable = ~(op == `HAT);
endmodule
CPU_top.v:
`timescale 1ns / 1ps
//顶层模块，用于连接各模块
module CPU_top(
input clk,
input reset,
output [7:0] OPT_PC
);
reg [7:0] PC;
wire [15:0] instr;
wire [7:0] aluout;
wire [3:0] alun;
wire [3:0] aluop;
wire regwren,enable,memwren,memtoregwren,pcnext,pcflag;
wire [2:0] memaddr;
wire [3:0] memtoregaddr;
wire [3:0] Reginaddr;
wire [3:0] Regoutaddr1;
wire [3:0] Regoutaddr2;
wire [3:0] regtomemaddr;
wire [7:0] Registerout1;
wire [7:0] Registerout2;
wire [7:0] memtoregdata;
wire [7:0] regtomem;
wire [7:0] NextPC;
wire [7:0] pcnextaddr;
initial begin
PC = 8'b00000000;
end
InstructionMemory IM(
.A(PC),
.RD(instr)
);
CU m0(
.instr(instr),
.enable(enable),
.regoutaddr1(Regoutaddr1),
.regoutaddr2(Regoutaddr2),
.reginaddr(Reginaddr),
.regtomemaddr(regtomemaddr),
.memtoregaddr(memtoregaddr),
.aluop(aluop),
.alun(alun),
.memwren(memwren),
.memtoregwren(memtoregwren),
.memaddr(memaddr),
.pcnextaddr(pcnextaddr),
.pcnext(pcnext),
.pcflag(pcflag),
.regwren(regwren)
);
Register R(
.clk(clk),
.data(aluout),
.wren(regwren),
.inaddr(Reginaddr),
.outaddr1(Regoutaddr1),
.outaddr2(Regoutaddr2),
.regtoalu1(Registerout1),
.regtoalu2(Registerout2),
.regtomemaddr(regtomemaddr),
.regtomem(regtomem),
.memtoregwren(memtoregwren),
.memtoregaddr(memtoregaddr),
.memtoregdata(memtoregdata)
);
alu A(
.op(aluop),
.a(Registerout1),
.b(Registerout2),
.n(alun),
.f(aluout)
);
memRam M(
.data(regtomem),
.wren(memwren),
.address(memaddr),
.inclock(clk),
.outclock(clk),
.q(memtoregdata)
);
assign NextPC = (pcnext) ? pcnextaddr : (PC + 1'b1); //判定是跳转到指定地址还是执行下一条指令
always@(posedge clk) //时序，每个周期PC值变化一次
begin
if(reset)
PC <= 0;
else
begin
if(enable)
PC <= NextPC;
else
PC <= PC; //停机指令，PC值保持不变
end
end
assign OPT_PC = PC;
endmodule
测试程序
CPU_test.v:
`timescale 1ns / 1ps
module CPU_test(OPT_PC);
output [7:0] OPT_PC;
reg clk;
reg reset;
CPU_top uut(
.clk(clk),
.reset(reset),
.OPT_PC(OPT_PC)
);
//执行成功后，存储器中从1到7位的数据应为: 2，3，5，2，3，253，250，126
initial begin
clk = 0;
reset = 1; //初始化CPU
#100;
reset = 0;

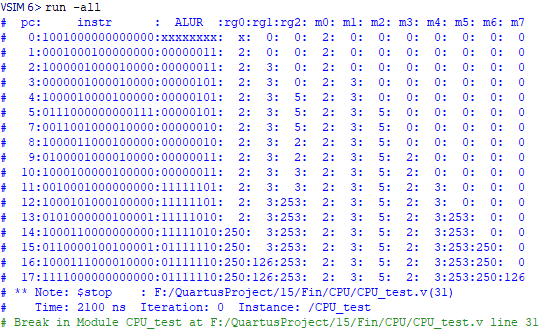

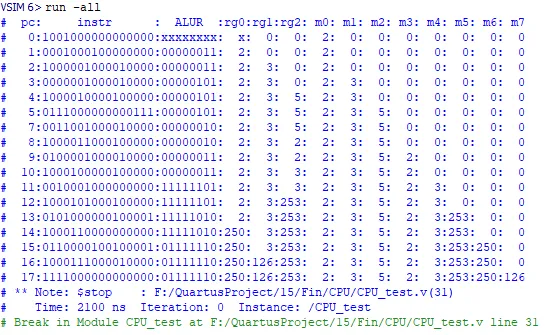

$display(" pc: instr : ALUR :rg0:rg1:rg2: m0: m1: m2: m3: m4: m5: m6: m7");
$monitor("%d:%b:%b:%d:%d:%d:%d:%d:%d:%d:%d:%d:%d:%d",
uut.PC, uut.instr, uut.aluout, uut.R.regmem[0], uut.R.regmem[1], uut.R.regmem[2],
uut.M.ram[0], uut.M.ram[1], uut.M.ram[2], uut.M.ram[3],
uut.M.ram[4], uut.M.ram[5], uut.M.ram[6], uut.M.ram[7] );
#2000 $stop;
end
always #50 clk = ~clk;
endmodule
模型机执行程序的过程的分析
仿真得到的波形图
控制台输出
指令的分析
指令 0: 从存储器第 0 位读取数据到寄存器 rg0，rg0=2，存储器第 0 位为 2
指令 1: 将寄存器 rg0 的数据算术加1并将结果移到 rg1，rg1 = rg0+1=2+1=3
指令 2: 将寄存器 rg1 中的数据存入存储器第 1 位，存储器第1位为 3
指令 3: 将寄存器 rg0 和 rg1 中的数相加并将结果存入 rg2，rg2=rg0+rg1=2+3=5
指令 4: 将寄存器 rg2 中的数据存入存储器第 2 位, 存储器第 2 位为 5
指令 5: 跳转到第七条指令
指令 6: 若没有跳转成功，就会停机
指令 7: 将寄存器 rg0 和 rg1 中的数进行与运算并存入 rg2，rg2=00000011&00000010=00000010
指令 8: 将寄存器 rg2 中的数据存入存储器第3位，存储器第 3 位为 2
指令 9: 将寄存器 rg0 和 rg1 中的数进行或运算并存入 rg2，rg2= 00000011|00000010=00000011
指令 10: 将寄存器 rg2 中的数据存入存储器第 4 位，存储器第 4 位为 3
指令 11: 将寄存器 rg0 的数据进行非运算并将结果存入 rg2，rg2=~00000010=11111101（253）
指令 12: 将寄存器 rg2 中的数据存入存储器第 5 位，存储器第 5 位为 253
指令 13: rg2 的数据左移一位并将结果存入 rg0，rg0=rg2<<1=11111101<<1=11111010（250）
指令 14: 将寄存器 rg0 中的数据存入存储器第 6 位，存储器第 6 位为 250
指令 15: rg2 的数据右移一位并将结果存入 rg1，rg1=rg2>>1=11111101>>1=01111110（126）
指令 16: 将寄存器 rg2 中的数据存入存储器第 7 位，存储器第 7 位为 126
指令 17: 停机
结果分析
- 指令 0-2: 测试算数加一，计算 2+1=3，得到 3 存储在存储器第1位上
- 指令 3-4: 测试加法，计算 2+3=5，得到 5 存储在存储器第2位上
- 指令 5-6，测试跳转指令
- 指令 7-8，测试与运算，计算 00000011 & 00000010，得到 3 存储在存储器第2位上
- 指令 9-10，测试或运算，计算 00000011 | 00000010，得到 4 存储在存储器第3位上
- 指令 11-12，测试非运算，计算 ~00000010，得到 253 存储在存储器第5位上
- 指令 13-14，测试左移，11111101<<1，得到 250 存储在存储器第6位上
- 指令 15-16，测试右移，11111101>>1，得到 126 存储在存储器第7位上
从波形图中可以看到从指令5跳转到指令 7，跳转指令成功运行，而指令 17 后每个周期PC的值都不变。
从控制台的输出中可以看到存储器中的数值为: 2，3，5，2，3，253，250，126 和对指令的分析是一致的。
